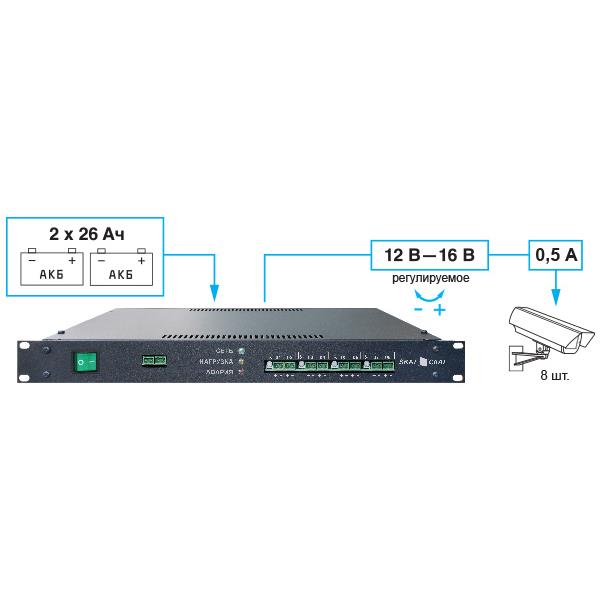

Источник бесперебойного питания 8 выходов по 0,5 А. Плавная регулировка выходного напряжения, регулируемый ток заряда АКБ;5 информационных выходов о состоянии источника. Источник выполнен в корпусе высотой 1U и предназначен для установки в стойки или шкафы 19 дюймов





8 выходов по 0,5 А. Плавная регулировка выходного напряжения, регулируемый ток заряда АКБ;
5 информационных выходов о состоянии источника. Источник выполнен в корпусе высотой 1U и предназначен для установки в стойки или шкафы 19".

Особенности

  • возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В
  • фильтрацию помех для устранения взаимного влияния нагрузок
  • электронную защиту выходов от перегрузки по току, в т. ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
  • защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя
  • заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6 таблицы
  • автоматический переход в режим резервного питания нагрузок от АКБ, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети
  • защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
  • защиту от короткого замыкания клемм АКБ посредством плавкого предохранителя
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
  • передачу извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»
  • защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя

Технические характеристики

1 Напряжение питающей сети 50 Гц, В 187…250
2 Выходное напряжение каждого канала, В Минимальное значение 11,8…12,9 *
Максимальное значение 14,6…15,2
3 Ток ограничения каждой пары выходов при КЗ, А, не более 2,5
4 Максимальный ток нагрузки каждого выхода, А 0,5 **
5 Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды 25 °С, В 27,2…27,5
6 Максимальный ток заряда АКБ, А 0,9…1,1
7 Максимальный ток релейных информационно-диагностических выходов, мA 100
8 Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 21…22
10 Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С 90
11 Мощность, потребляемая устройством от сети ВА, не более 150
12 Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более, 5 %
13 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
14 Количество аккумуляторов в батарее, шт 2
15 Рекомендуемая емкость АКБ, Ач 26
16 Рабочие условия эксплуатации: температура окружающей среды от 0 °С до +40 °С; относительная влажность воздуха не более 90 %, при температуре окружающей среды +25 °С; отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.);
17 Габаритные размеры ШхВхГ, мм 485х275х45
18 Вес без АКБ, кг, не более НЕТТО 3,1

* Заводская установка. При номинальном токе нагрузки выходное напряжение уменьшается на 0,2…0,5 В
** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А. Суммарный ток всех выходов не более 4,5 А.
