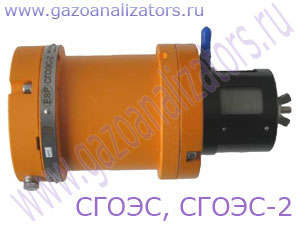

СГОЭС, СГОЭС-2 датчик-газоанализатор горючих газов оптический стационарный взрывозащищённый
Стационарный взрывозащищённый оптический датчик-газоанализатор горючих газов СГОЭС и СГОЭС-2 применяетмя для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе и паров нефтепродуктов, в смеси с воздухом или азотом, а также передачи измерительной информации внешним устройствам в аналоговой и цифровой форме.
Также газоанализатор СГОЭС и СГОЭС-2 может входить в газоаналитический комплект с устройством отбора газовой пробы «КГЭСП-УОГПЭС». По заявке потребителя газоанализатор дополнительно может оснащаться модулем видеонаблюдения МВЭС, позволяющим фиксировать изображение поля обзора газоанализатора.
| Внимание! Появилась модернизированная версия датчика-газоанализатора СГОЭС и СГОЭС-2 - модификация СГОЭС-М11. Основные отличия СГОЭС-М11: индивидуальная температурная градуировка; увеличенная точность в несколько раз во всём температурном диапазоне; наличие HART-протокола в стандартной комплектации; улучшенная электроника; трёхцветная светодиодная индикация. |
 |
Взрывозащищённый газоанализатор СГОЭС и СГОЭС-2 состоит из цилиндрического корпуса, двух крышек и кабельного ввода, и представляет собой взрывонепроницаемую оболочку. Опционально в состав датчика-газоанализатора может входить дополнительный клеммный блок и модуль отображения информации - присоединяемый цилиндрический модуль, образующий единую взрывонепроницаемую оболочку с корпусом.
Для защиты от образования конденсата и наледи на оптических элементах при эксплуатации на открытом воздухе газоанализатор СГОЭС, СГОЭС-2 может быть оснащён устройством обогрева.
По устойчивости к воздействию атмосферного давления газоанализаторы относятся к группе Р1 по ГОСТ Р 52931-2008. По защищённости от влияния пыли и воды конструкция СГОЭС соответствует степени защиты IP66 по ГОСТ 14254-96. Вид климатического исполнения газоанализаторов по ГОСТ 15150-69 соответствует классу УХЛ 1.
СГОЭС, СГОЭС-2 сертифицирован для использования в потенциально опасных газо / паро содержащих условиях окружающей среды и имеет взрывозащищённое исполнение с видом взрывозащиты «Взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2011 с маркировкой взрывозащиты 1Ex d IIC T4 Gb по ГОСТ Р МЭК 60079-0-2011.
Сенсор СГОЭС и СГОЭС-2 оптически определяет количество присутствия углеводорода путём измерения поглощаемого газа с помощью ИК-излучения. Так как прибор не зависит от присутствия кислорода в смеси газов, он может работать эффективно в такой окружающей обстановке, где другие сенсорные технологии не могут. Более того, он не чувствителен к неуглеводородным газам, таким как азот, кислород, углекислый газ, аммиак и сероводород, которые могут негативно влиять на другие типы датчиков. Это характеризует СГОЭС, СГОЭС-2 в качестве превосходного выбора для окружающих условий, где присутствуют не углеводородные газы и где необходим контроль за углеводородами, такими как метан и пропан.
Область применения СГОЭС, СГОЭС-2:
- нефтяные платформы;
- танкеры по перевозки нефти, грузовые корабли и другие суда;
- наливные эстакады;
- предприятия по производству и хранению сжиженного природного газа / сжиженного нефтяного газа;
- компрессорные станции;
- нефтехимические и тепловые электростанции;
- газовые турбины;
- транспортные предприятия (аэропорты и метро);
- нефтяные и газовые бойлеры и печи.
Особенности и преимущества газоанализатора СГОЭС, СГОЭС-2:
- потребляемая мощность менее 5,5 Вт;
- возможность установки как в помещении, так и на улице;
- аналоговые, релейные и цифровые выходы;
- устойчивость к вибрации гарантирует надёжность и длительный срок службы;
- эффективно работает в условиях тумана и повышенной влажности;
- широкий диапазон рабочих температур обеспечивает эксплуатационную гибкость и надежность;
- высокая чувствительность ко всем видам углеводородных газов/паров для максимальной безопасности;
- контроль загрязнения ИК оптического сенсора (пыль, краска и т.д.) обеспечивает своевременное поддержание сигналов тревоги и помогает защитить от ложных срабатываний.
Диапазоны измерений оптического датчика-газоанализатора СГОЭС, СГОЭС-2
| Исполнение газоанализатора | Определяемый компонент | Диапазон измерений | |
| ДВК, % НКПР 1) | объёмной доли, % | ||
| СГОЭС, СГОЭС-2 метан | метан (CH4) | 0 - 100 | 0 - 4,4 |
| СГОЭС, СГОЭС-2 пропан | пропан (C3H8) | 0 - 100 | 0 - 1,7 |
| СГОЭС, СГОЭС-2 бутан | бутан (C4H10) | 0 - 50 | 0 - 0,7 |
| СГОЭС, СГОЭС-2 изобутан | изобутан (и-C4H10) | 0 - 50 | 0 - 0,65 |
| СГОЭС, СГОЭС-2 пентан | пентан (C5H12) | 0 - 50 | 0 - 0,7 |
| СГОЭС, СГОЭС-2 циклопентан | циклопентан (C5H10) | 0 - 50 | 0 - 0,7 |
| СГОЭС, СГОЭС-2 гексан | гексан (C6H14) | 0 - 50 | 0 - 0,5 |
| СГОЭС, СГОЭС-2 пропилен | пропилен (C3H6) | 0 - 50 | 0 - 1 |
| СГОЭС, СГОЭС-2 метанол | пары метилового спирта (CH3OH) | 0 - 50 | 0 - 2,75 |
| СГОЭС, СГОЭС-2 этанол | пары этилового спирта (C2H5OH) | 0 - 50 | 0 - 1,55 |
| СГОЭС, СГОЭС-2 этан | этан (C2H6) | 0 - 50 | 0 - 1,25 |
| СГОЭС, СГОЭС-2 этилен | этилен (C2H4) | 0 - 50 | 0 - 1,15 |
| СГОЭС, СГОЭС-2 ацетон | пары ацетона (CH3COCH3) | 0 - 50 | 0 - 1,25 |
| СГОЭС, СГОЭС-2 толуол | пары толуола (C6H5CH3) | 0 - 50 | 0 - 0,55 |
| СГОЭС, СГОЭС-2 бензол | пары бензола (C6H6) | 0 - 50 | 0 - 0,6 |
| СГОЭС, СГОЭС-2 МТБЭ | пары метил-трет-бутилового эфира (CH3CO(CH3)3) | 0 - 50 | 0 - 0,75 |
| СГОЭС, СГОЭС-2 п-ксилол | пары пара-ксилола (п-C8H10) | 0 - 50 | 0 - 0,55 |
| СГОЭС, СГОЭС-2 о-ксилол | пары орто-ксилола (о-C8H10) | 0 - 50 | 0 - 0,5 |
| СГОЭС, СГОЭС-2 изопропанол | пары изопропилового спирта ((CH3)2CHOH) | 0 - 50 | 0 - 1 |
| СГОЭС, СГОЭС-2 этилбензол | пары этилбензола (C8H10) | 0 - 50 | 0 - 0,5 |
| СГОЭС, СГОЭС-2 циклогексан | циклогексан (C6H12) | 0 - 50 | 0 - 0,6 |
| СГОЭС, СГОЭС-2 гептан | гептан (C7H16) | 0 - 50 | 0 - 0,55 |
| СГОЭС, СГОЭС-2 нефтепродукты 9) | пары бензина неэтилированного 2) | 0 - 50 | - |
| пары дизельного топлива 3) | 0 - 50 | - | |
| пары керосина 4) | 0 - 50 | - | |
| пары уайт-спирита 5) | 0 - 50 | - | |
| пары топлива для реактивных двигателей 6) | 0 - 50 | - | |
| пары бензина автомобильного 7) | 0 - 50 | - | |
| пары бензина авиационного 8) | 0 - 50 | - | |
Примечания:
1) - значения НКПР в соответствии с ГОСТ Р 51330.19-99;
2) - бензин неэтилированный по ГОСТ Р 51866-2002;
3) - топливо дизельное по ГОСТ 305-82;
4) - керосин по ГОСТ Р 52050-2003;
5) - уайт-спирит по ГОСТ 3134-78;
6) - топливо для реактивных двигателей по ГОСТ 10227-86;
7) - бензин автомобильный по ГОСТ Р 51866-2002;
8) - бензин авиационный по ГОСТ 1012-72;
9) - газоанализаторы исполнений СГОЭС нефтепродукты калибруются по какому-либо одному из определяемых компонентов;
- пределы допускаемой основной абсолютной погрешности для всех исполнений СГОЭС (СГОЭС-2) равны ± 5 % НКПР;
- пределы допускаемой основной относительной погрешности для исполнений СГОЭС (СГОЭС-2) метан и пропан равны ± 10 % (в диапазоне от 50 до 100 % НКПР);
- диапазон показаний для всех исполнений СГОЭС, СГОЭС-2 равен (0 - 100) % НКПР.
Технические характеристики оптического стационарного взрывозащищённого датчика-газоанализатора СГОЭС, СГОЭС-2
| Характеристики | Значения |
| Принцип действия | оптический абсорбционный |
| Способ отбора пробы | диффузионный |
| Количество исполнений газоанализатора (в зависимости от определяемого компонента) | 29 |
| Выходные сигналы СГОЭС, СГОЭС-2 | унифицированный аналоговый выходной сигнал (4 - 20) мА в диапазоне показаний |
| цифровой сигнал, интерфейс RS-485 с протоколом ModBus RTU | |
| замыкание и размыкание контактов реле («сухой контакт»), срабатывающие при превышении двух программно конфигурируемых уровней | |
| размыкание и замыкание контактов реле («сухой контакт»), срабатывающие при неисправности газоанализаторов | |
| показания цифрового дисплея (при наличии модуля отображения информации) | |
| Материал корпуса | алюминий |
| Маркировка взрывозащиты | 1ExdIICT4Gb |
| Степень защиты от влаги и пыли | IP66 |
| Напряжение питания, В | 18 - 32 |
| Максимальная электрическая мощность, потребляемая газоанализатором, В·А, не более: | |
| - рабочая | 5,5 |
| - в режиме обогрева | 7,9 |
| Номинальное время установления выходного сигнала газоанализатора, с: | |
| - по уровню 0,5 (T0,5), с | 10 |
| - по уровню 0,9 (T0,9), с | 20 |
| Время прогрева газоанализатора, мин, не более | 10 |
| Самодиагностика | автоматическая диагностика ошибок через выходные сигналы и оповещение |
| Условия эксплуатации: | |
| - диапазон температуры окружающей и анализируемой сред, °C | от -60 до +90 |
| - относительная влажность при температуре 35 °С без конденсации влаги, %, не более | 100 |
| - диапазон атмосферного давления, кПа | 80 - 100 |
| Габаритные размеры, мм, не более (Д×Ш×В) | 370×120×190 |
| Масса с кронштейном, кг, не более | 4,2 |
| Межповерочный интервал, лет: | |
| - СГОЭС | 1 |
| - СГОЭС-2 | 2 |
| Средний срок службы, лет | 15 |
Комплект поставки стационарного оптического взрывозащищённого газоанализатора СГОЭС, СГОЭС-2
| Наименование | Обозначение | Количество |
| Газоанализатор СГОЭС * или СГОЭС-2 *, защитный кожух в комплекте | ЖСКФ.413311.002 | 1 шт. |
| Кабельный ввод (резьба М16 по умолчанию) | ЖСКФ.305311.101 | по заказу ** |
| Модуль отображения информации | - | по заказу |
| Крепеж и прочие принадлежности: | - | |
| - болт М6×25 | - | 4 шт. |
| - шайба М6 | - | 8 шт. |
| - гайка М6 | - | 4 шт. |
| Камера калибровочная | ЖСКФ.301261.064 | 1 шт. на поставку (не более 10 изделий) |
| Паспорт | ЖСКФ.413311.002 ПС | 1 шт. |
| Руководство по эксплуатации | ЖСКФ.413311.002 РЭ | 1 комплект (CD-диск 1 шт.) |
| Программное обеспечение SgoGrad | - | |
| Копии сертификатов | - | |
| Методика поверки | МП-242-1827-2014 | 1 шт. |
Примечания:
* - исполнение определяется при заказе;
** - количество и типоразмер кабельной арматуры - согласно заявке потребителя.
Вспомогательное оборудование для датчика-газоанализатора СГОЭС, СГОЭС-2
Магнитный браслет для СГОЭС, СГОЭС-2 |
Магнитный браслет, зафиксированный на корпусе газоанализатора СГОЭС, СГОЭС-2, позволяет произвести установку «нуля» на месте штатного монтажа датчика (без его отключения), а также сбросить настройки СГОЭС, СГОЭС-2 до заводской установки |
Защитный козырёк для СГОЭС, СГОЭС-2 |
Козырёк защищает оптические элементы датчиков от неблагоприятного воздействия окружающей среды в местах их установки (на открытом воздухе и подобных местах); выполнен из тепло-морозо-кислото-щелочестойкой резины (марка ТКМЩ) средней / повышенной плотности; повышенная устойчивость к воздействиям при эксплуатации в температурном диапазоне от -60 до +90 °С |
МВЭС модуль видео наблюдения для СГОЭС, СГОЭС-2 |
Модуль видео наблюдения МВЭС применяется для передачи и записи видеоинформации по запросу от внешнего контрольного устройства; пригоден для работы в составе автоматических установок и комплексов противопожарной защиты и пожаротушения и / или контроля загазованности |
Кронштейн для СГОЭС, СГОЭС-2 |
Поворотная система крепления датчиков к кронштейну обеспечивает простоту установки СГОЭС, СГОЭС-2 в необходимом положении (ориентирование) для контроля требуемой зоны пространства; метки градуировки на шарнире держателя позволяют легко сориентировать датчик в вертикальной плоскости и, при необходимости, произвести фиксацию конкретного угла наклона СГОЭС, СГОЭС-2 |
Калибровочная камера для СГОЭС, СГОЭС-2 |
Защитный кожух для СГОЭС, СГОЭС-2 |
| Калибровочный комплект для СГОЭС, СГОЭС-2 | |
ВТР вентиль точной регулировки |
Вентиль точной регулировки ВТР используется для регулирования расхода (проводимой) газовой среды; ВТР устанавливается на баллон с газовой смесью, при этом резьба вводной гайки должна соответствовать резьбе, имеющейся на клапане выпуска имеющейся ГСО-ПГС |
РМА ротаметр |
Ротаметр предназначен для точного определения объёма расхода газовой смеси (шкала градуирована по воздуху, градуировку можно пересчитать на расход контролируемого газового компонента) |
Трубка поливинил-хлоридная (ПВХ) |
Трубка ПВХ предназначена для соединения штуцеров подачи (и сброса) газовой смеси: поливинилхлорид гладкий; внутренний диаметр 4 мм, толщина стенок 1,5 мм |
ГСО-ПГС аттестованные смеси заданной концентрации определяемого газового компонента |
Аттестованные поверочные газовые смеси применяются для контроля точности метрологических характеристик измерения задаваемой концентрации газа - поставляются в газовых баллонах ёмкостью 4 и 10 литров. |
Разрешительная документация и сертификаты на оптический датчик-газоанализатор СГОЭС, СГОЭС-2
У оптического датчика-газоанализатора СГОЭС, СГОЭС-2 имеется Свидетельство об утверждении типа средств измерений, Сертификат соответствия (Таможенный Союз), Сертификат об утверждении типа средств измерений Республики Беларусь, Сертификат о признании утверждения типа средств измерений Республики Казахстан, Свидетельство о типовом одобрении Российского Морского Регистра Судоходства и Разрешение на применение в Республике Беларусь. Данная документация высылается дополнительно по запросу Потребителя.
