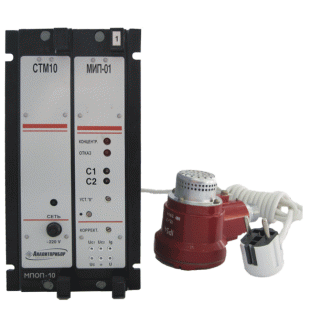

Сигнализатор СТМ-10

Системы контроля загазованности Страница не найдена

Сигнализатор СТМ-10 предназначен для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров.
Область применения: в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; ТЭК (ТЭЦ, ГРЭС и т.д.), на объектах газовых и автомобильных хозяйств, на заправках; на промышленных предприятиях (окрасочные участки, канализационные участки, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.); на танкерах и других судах речных и морских пароходств.









Тип газоанализатора - стационарный.
Принцип работы - термохимический.

Исполнения сигнализаторов - СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где
N - количество каналов от 1 до 10;
(Р) - наличие резервного блока питания для нечетного количества каналов;
Д(П) - диффузионный (принудительный) забор пробы;
Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала;
(Н) - наличие низкотемпературного блока питания и сигнализации без цифровой индикации;
(Г) - исполнение с поверочным компонентом гексаном;
(М) - с резервным Р блоком питания соответствуют Правилам Морского и Речного  Регистров для использования на судах морского и речного транспорта.
Датчики сигнализаторов СТМ-10 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxdIICT4.

Основные технические характеристики

Характеристики

Значения

Примечание

Диапазон измерения, % НКПР 0÷50
Диапазон сигнальных концентраций, % НКПР 5÷50
Стандартная установка порогов, % НКПР 1-й      2-й
7           11
пороги регулируемые
Основная абсолютная погрешность, % НКПР не более:
для измерения
для срабатывания сигнализации
± 5
± 1

Время срабатывания сигнализации, с, не более 10
Время прогрева, мин, не более  5
Срабатывание «сухих» контактов реле при срабатываниисигнализации:
предварительной
аварийной
неисправности



одна группа
две группы
две группы



на каждом канале
на каждом канале
на блоке питания

Выходной унифицированный сигнал (0 – 1) В или (4-20) мА выбирается
потребителем
Температура окружающей среды, оС:
для блока питания и сигнализации 0 ÷ +50
   -45 ÷ +50  модификация с Н
для датчика -60 ÷ +50
для блока датчика 0 ÷ +50  прин. подача пробы
Линия связи:
сечении жилы, мм2, не менее
сопротивление жилы, Ом, не более
1,5
10
для связи датчиков с
блоком питания
Число проводников линии связи

4


Напряжение питания, В:
переменное
резервное постоянное

220
24



для модификаций Р

Степень защиты:
для датчика
для блока сигнализации и питания

IP54
IP20

Срок службы, лет, не менее 10



Дополнительные технические характеристики

Варианты исполнения СТМ-10
Количество каналов
Мощность, Вт
Габаритные размеры, мм Масса, кг

СТМ-10 -0001 Д(П) Ц(Б) (Н) (Г),-0201ДЦ (Г)

1 10 100х202х282 2,1
СТМ-10 -0001(Р)Д(П)Ц(Б)(Н)(М)(Г)  1 10 140х202х282 3,2
СТМ-10 -0002 Д(П)Ц(Б)(Г) 2 15 140х202х282 3
СТМ-10 -0003 (Р)Д(П)Ц(Б)(М)(Г)  3 20 220х202х282 4,7
СТМ-10 -0004 Д(П)Ц(Б)(Н)(Г) 4 25 220х202х282 4,5
СТМ-10 -0005 (Р)Д(П)Ц(Б)(М)(Г)  5 30 300х202х282 5,5
СТМ-10 -0006 Д(П)Ц(Б)(Г) 6 36 300х202х282 5,3
СТМ-10 -0007 (Р)Д(П)Ц(Б)(М)(Г) 7 42 380х202х282 9,2
СТМ-10 -0008 Д(П)Ц(Б)(Г) 8 48 380х202х282 9
СТМ-10 -0009 (Р)Д(П)Ц(Б)(М)(Г) 9 54 460х202х282 12,2
СТМ-10 -0010 Д(П)Ц(Б)(Г) 10 60 460х202х282 12
Датчик (для модификации Д) ---- ---- 137х72х71 0,6
Блок датчика (для модификации П) ---- ---- 290х160х260 2,95



Сигнализаторы имеют световую сигнализацию на лицевой панели по каждому каналу при достижении пороговых концентраций горючих газов или неисправности датчика.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Техническое описнаие на сигнализатор горючих газов СТМ-10

Монтажный чертеж на сигнализатор горючих газов СТМ-10

Перечень горючих веществ контролируемых сигнализаторами СТМ-10

Руководство по эксплуатации на сигнализатор горючих газов СТМ-10

Альбом приложений к руководству по эксплуатации на сигнализатор горючих газов СТМ-10

Запасные инструменты и принадлежности (ЗИП) на сигнализатор горючих газов СТМ-10
